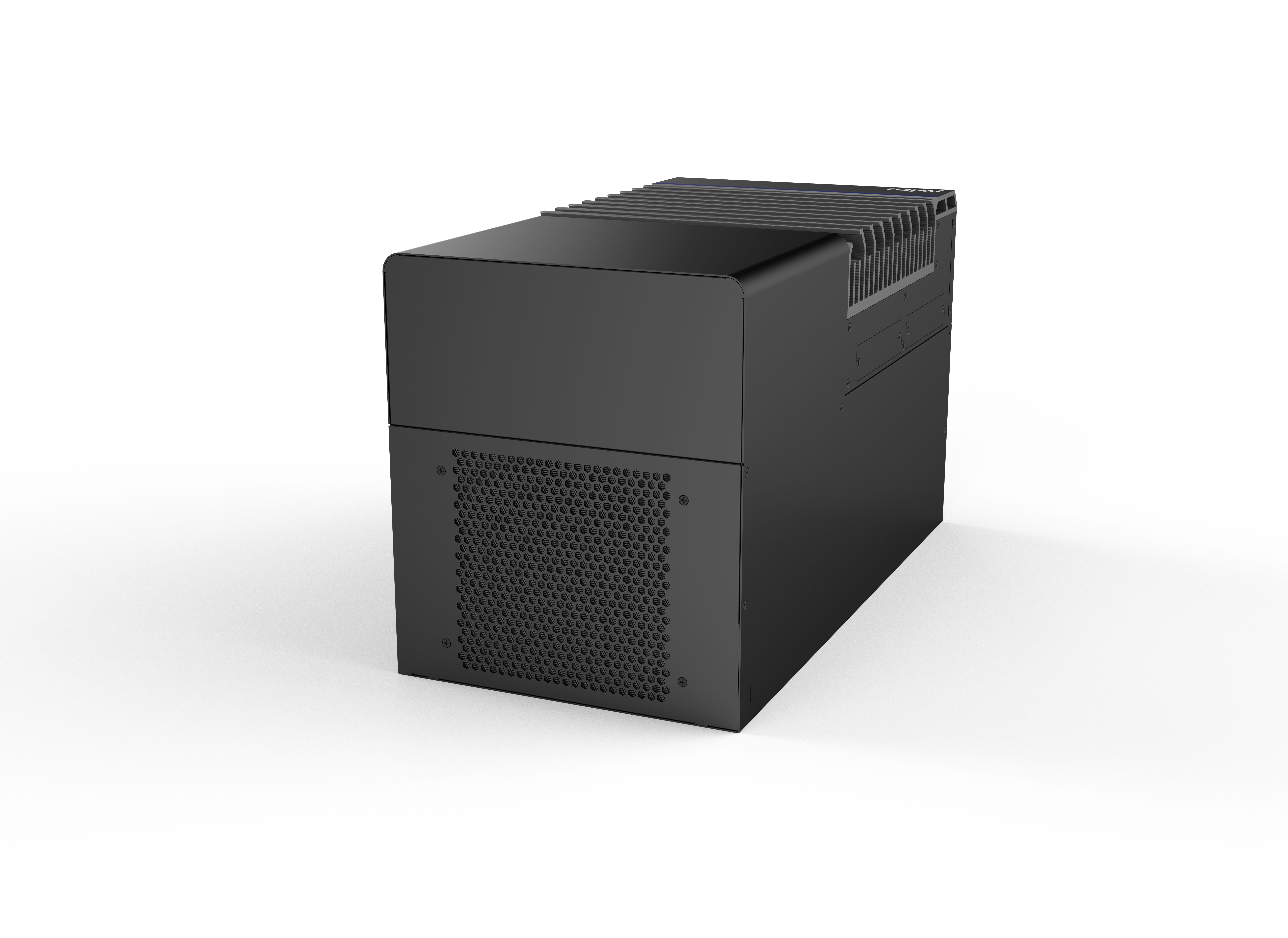

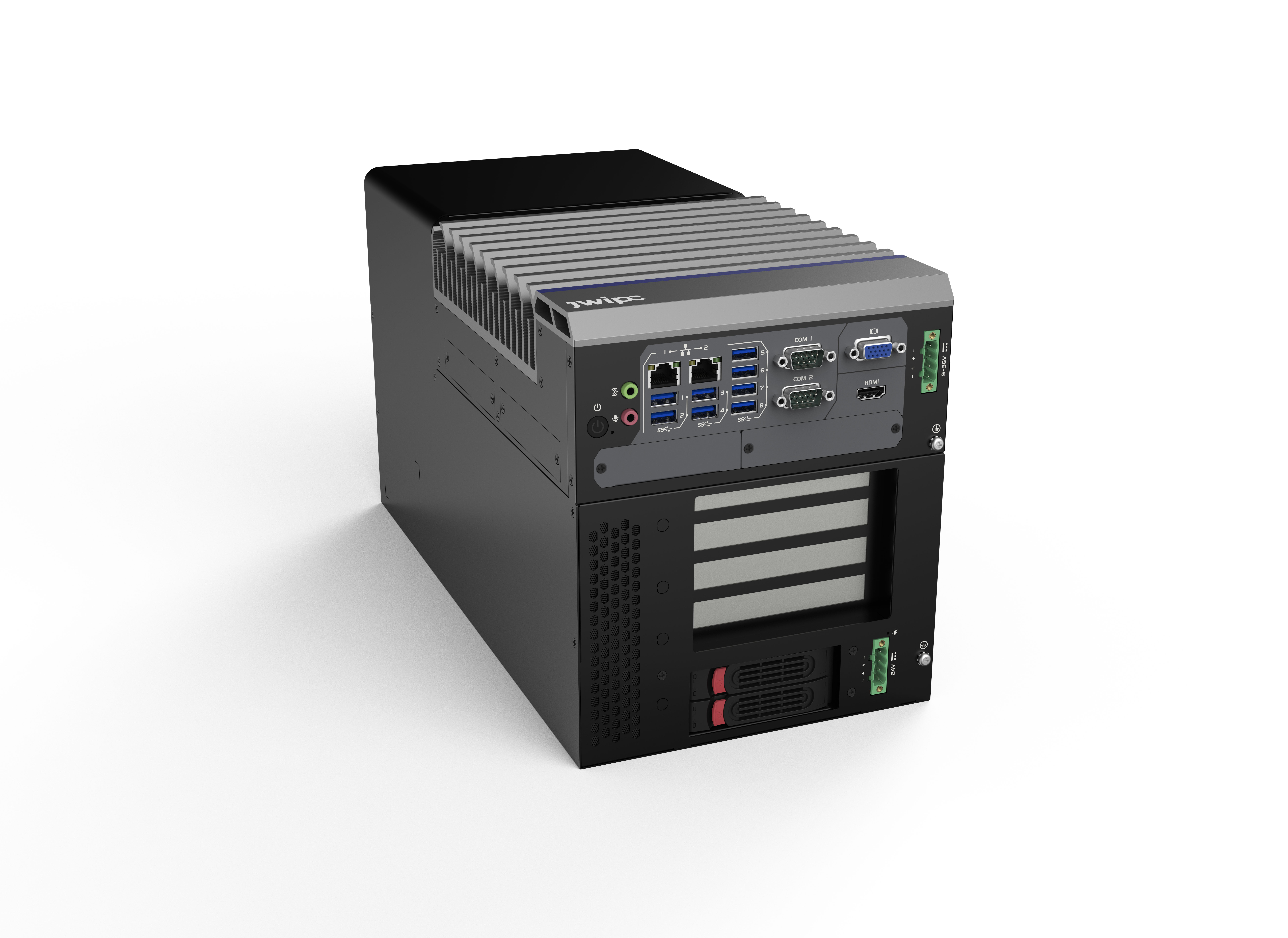

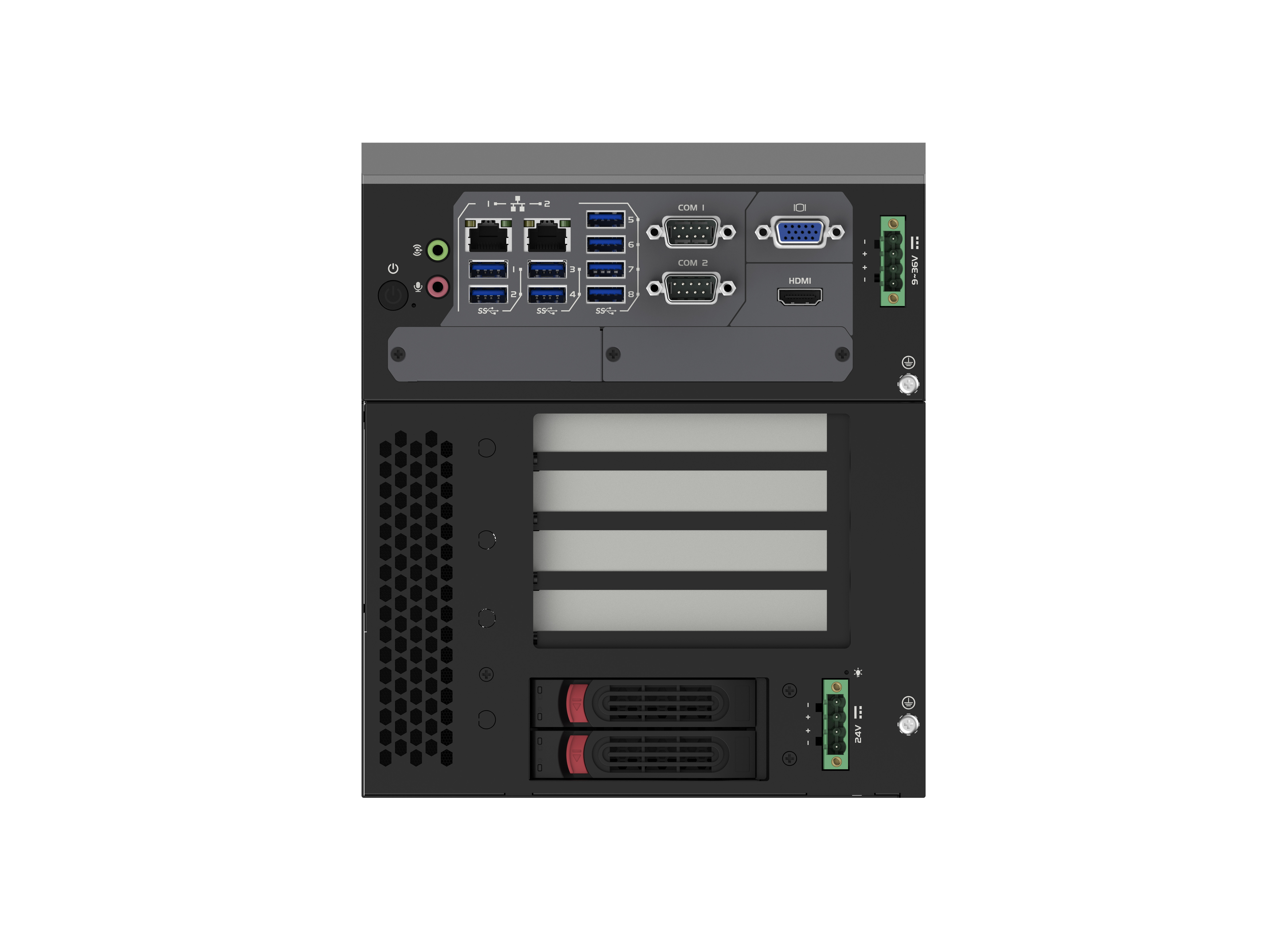

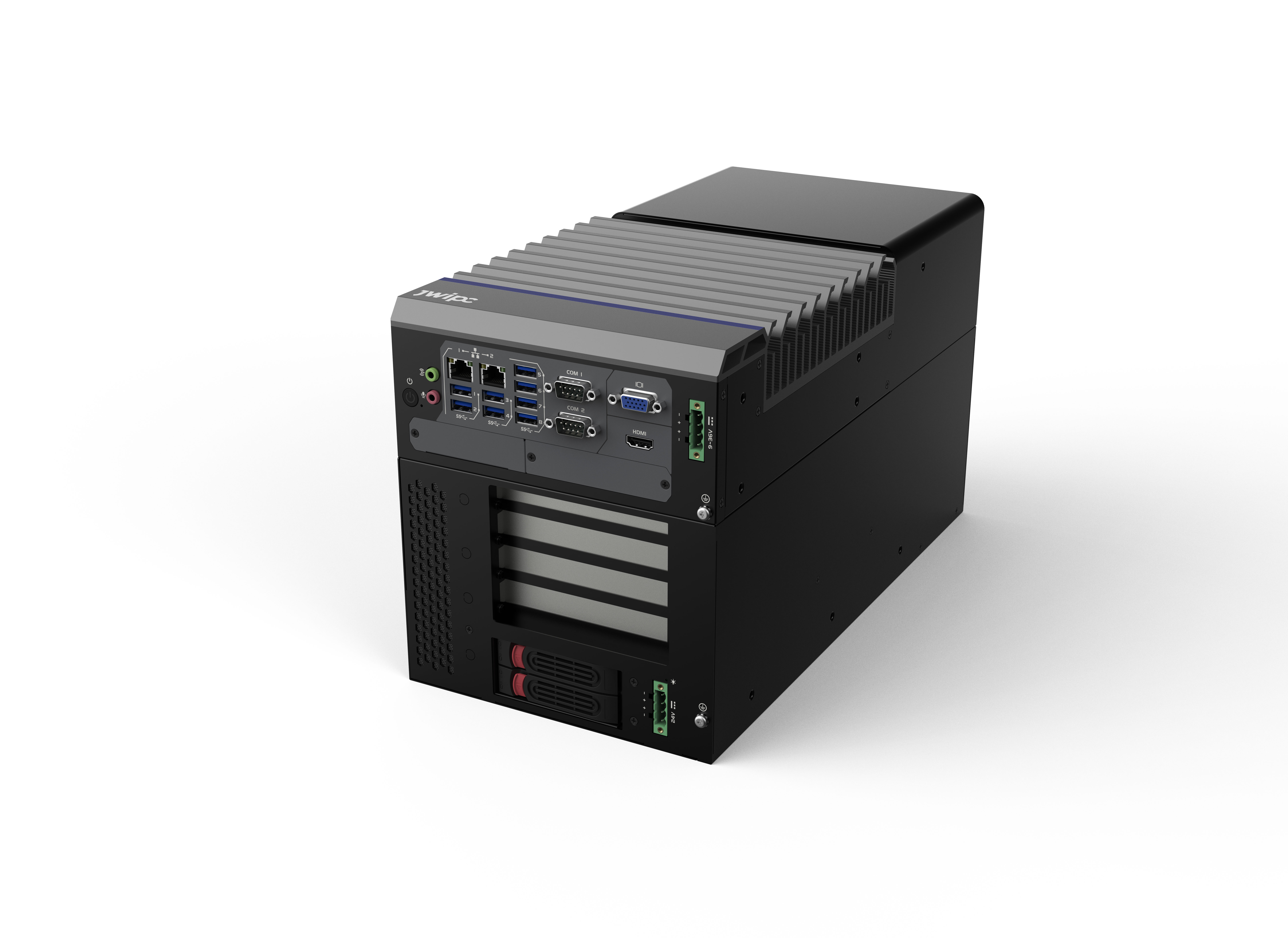

JMC-7100E1

扩展型BOXPC

接纳Intel? Q170/H110芯片组,支持基于英伟达高性能350W带3个电扇的GPU卡。强盛的电源设计确保GPU卡在高功耗应用下的可靠性。适用于视频AI边沿盘算、3D图像处置惩罚和视觉应用等场景。

?: 支持 Intel? LGA1151 6th/7th/8th/9th Core?i7/i5/i3/Pentium?/Celeron? Processor with Q170/H110 PCH

?: 2个内存插槽最大支持 32GB DDR4 2133/2400 MHz SODIMM

?: 支持VGA/HDMI自力显示

?: 2个GbE LAN,8个USB

?: 2xRS232/422/485（带隔离）,2x RS232/422/485+2x RS-232(可选)

?: 2个前置可替换的2.5" 硬盘托架

?: 提供强盛的GPU解决计划，适配英伟达350W，2.75槽宽，334.6mm 长的GPU卡

?: 双24V电源直流输入，具有可靠的电源解决计划，最大功率可达750W

留言咨询营业咨询

规格比照

规格参数

系统	处置惩罚器	LGA1151 Gen 6th/7th/8th/9th Core?i3/i5/i7Pentium?/Celeron?Processor
	芯片组	Q170/H110
	BIOS	AMI UEFI/Legacy BIOS
	内存	2x DDR4 2133/2400 MHz SO-DIMM, up to 32GB
	操作系统	7th Gen. CPU: Windows 10 6th Gen. CPU: Windows 10, Windows 8 .1, Windows 7 Linux OS
I/O 接口	USB	Q170: 8x USB3.0, 2x USB2.0(Internal), 1x USB dongle(Internal) H110: 4x USB3.0, 4x USB2.0, 1x USB2.0(Internal)
	COM	2x RS232(4线)/422/485 (带隔离),2x RS232/422/485+2x RS-232(可选)
	LED	1xPower, 1xHDD
扩展	PCIe/M.2/Mini-PCIe	Q170: 2x Mini-PCIe (支持SIM卡座,支持4G模块；1个兼容mSATA) H110: 1x Mini-PCIe (支持SIM卡座,支持4G模块）, 1x mSATA 扩展层：1PCIex16+1PCIex4 （4槽位扩展卡）
显示	Graphics Processor	Intel?UHD Graphics 530/510
显示	Interface	自力双显，预留板载显示插针可支持HDMI 2nd/DP/DVI 1xVGA, VGA 最大区分率 19201200@60Hz 1xHDMI,HDMI 最大区分率 40962160@24Hz
存储	Storage	2x2.5寸可替换HDD/SSD托架, Q170支持SATA RAID 0/1 1xmSATA
音频	Audio IC	Realtek ALC897
音频	Audio Interface	1xMic-in, 1xLine-out
以太网	LAN IC	1xI219LM, 1x I210AT
以太网	Interface	2xRJ45
电源	Power Input	双24V直流输入（一个在JMC-7000主机层，一个在JMC-7100GPU扩展层）
电源	Power Interface	2个4PIN凤凰端子板内2个8-pin毗连器，用于GPU卡（12VDC，每个接口17A）板内1个4-pin毗连器，用于附加卡（12VDC，5A）
其它	Watchdog	1 to 255 sec./min. per step
其它	TPM	可选
物理参数	Dimensions	385mm(L)×192mm(W)×223mm(H)
	Weight	净重8.5KG
	Mounting	Desk/Wall-mounting
事情情形	Operating Temp.	65W CPU宽温SSD: -10 ~ 50 °C 带0.7 m/s风流 35W CPU宽温SSD:-10 ~ 60 °C 带0.7 m/s风流
	Storage Temp.	-40 ~ 85 °C
	Humidity	10%~85% Humidity, non-condensing
	Shock	With SSD: 15G, IEC 60068-2-27, half sine, 11ms duration
	Vibration	With SSD:2Grms, IEC 60068-2-64, random，5~500Hz，1 hr/axis

订购信息

型号

芯片组

显示

DIMM

LAN

USB3.0

USB2.0

COM

PCIex16/PCIex4

miniPCIe/

mSATA

JMC-7100E1

Q170

2, up to 6 (Optional)

1/1

2/0 or 1/1

JMC-7100E1

H110

2, up to 6 (Optional)

1/1

包装清单

配件编号	形貌	数目
300600015439	导轨式PSU电源, 480W,90~264V,24V/20A	1
301800017434	PSU power cable, L=1500mm	1
301800017530	PSU 电源线(国标), 250V/10A,CCC, 1.8M	1
301800000823	GPU电源线	2
NA	螺丝包	1
302300018340	桌面卧式支架, 280x86x4mm	1
302300018341	桌面式支架, 280x56x4mm	2
